在本期的知識大講堂中，我們將繼續講解“防爆電纜密封接頭”的相關產品。本期主要介紹的是DT-□-□-Ⅲ型和DT-□-□-Ⅳ型兩款結構相同卻又有些區別的接頭產品。它的適用范圍是什么，又有什么樣的特性呢？讓我們走進大講堂，來了解一下“防爆電纜密封接頭”吧

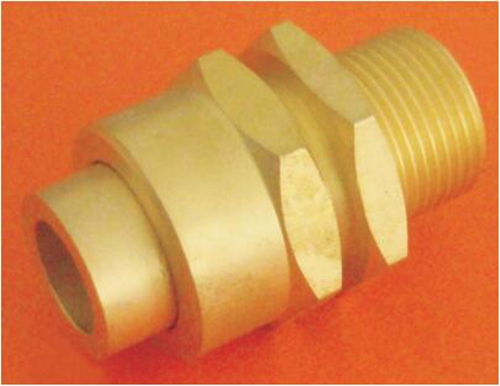

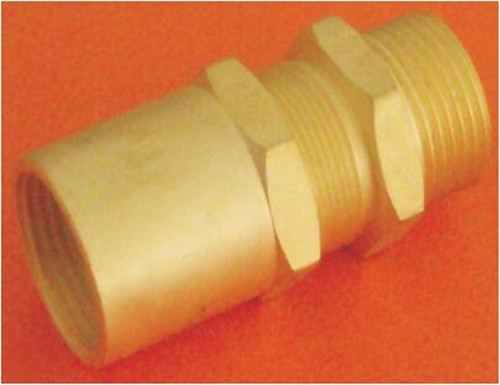

DT-□-□-Ⅲ(Ⅳ)系列防爆電纜密封接頭(dⅡC/eⅡ/DIP)

DT-□-□-Ⅲ(Ⅳ)Series explosion-proof cable gland(dⅡC/eⅡ/DIP)

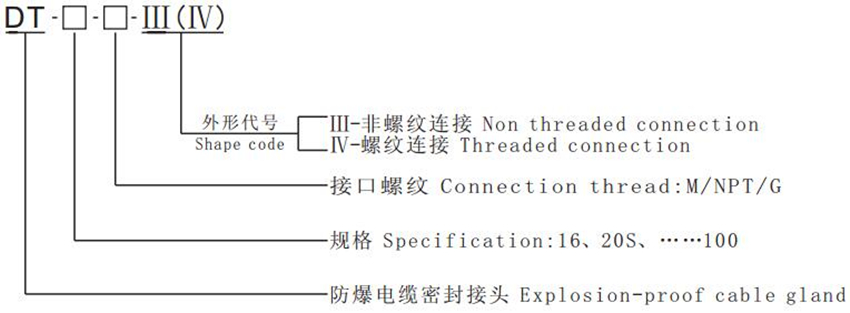

型號含義





Model and specification





舉例：DT-20-M-Ⅲ，20規格防爆電纜密封接頭，連接螺紋為M20×1.5。

Example: DT-20-M-Ⅲ, 20# explosion-proof cable gland,connection thread M20×1.5.









說明





Note



1.適用于非鎧裝的PVC絕緣或橡膠絕緣電纜引入隔爆型箱體；

2.具有防水性能，適用多種環境；

3.防護等級可達IP66；

4.在爆炸性氣體環境1、2區及爆炸性粉塵環境20、21、22區中使用；

5.防爆等級：ExdⅡC Gb、ExeⅡ Gb、DIP A20；

6.Ⅳ型尾部螺紋可直接與其他部件進行連接。



1.Applicable to the armored PVC insulation or rubber insulated cable into the flameproof enclosure;

2.Water-proof, can be used in various environments;

3.Protection grade can reach IP66;

4.Used in explosive gas atmosphere zone 1、zone 2 and explosive dust atmosphere zone20/zone 21/zone 22;

5.Explosion-proof grade: Exd Ⅱ C Gb、Exe Ⅱ Gb、DIP A20;

6.For model Ⅳ, its end thread can be connected with other parts.

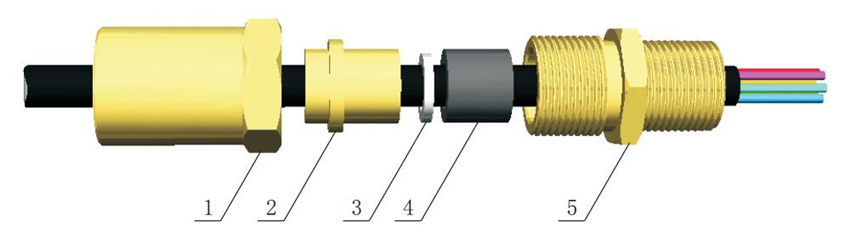

DT系列防爆電纜密封接頭組裝示意圖（Ⅲ型）

Assembly schematic for DT series explosion-proof cable gland (Ⅲ)

1、密封鎖母

2、過渡體

3、止旋墊圈

4、密封圈

5、連接座



1.Seal nut

2.Middle body

3.Gasket preventing rotation

4.Sealing ring

5.Connector

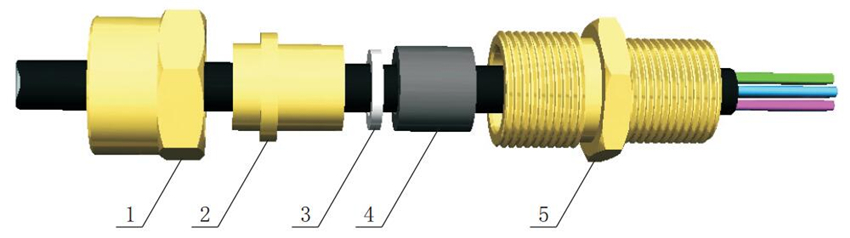

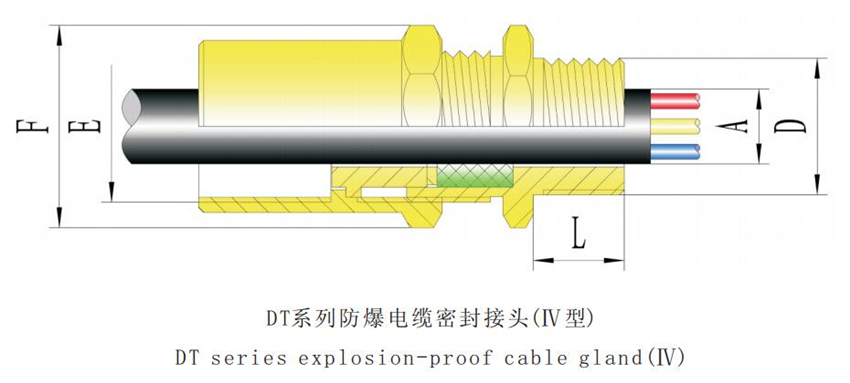

DT系列防爆電纜密封接頭組裝示意圖（Ⅳ型）

Assembly schematic for DT series explosion-proof cable gland (Ⅳ)

1、帶螺紋密封鎖母

2、過渡體

3、止旋墊圈

4、密封圈

5、連接座

1.Seal nut with thread

2.Middle body

3.Gasket preventing rotation

4.Sealing ring

5.Connector

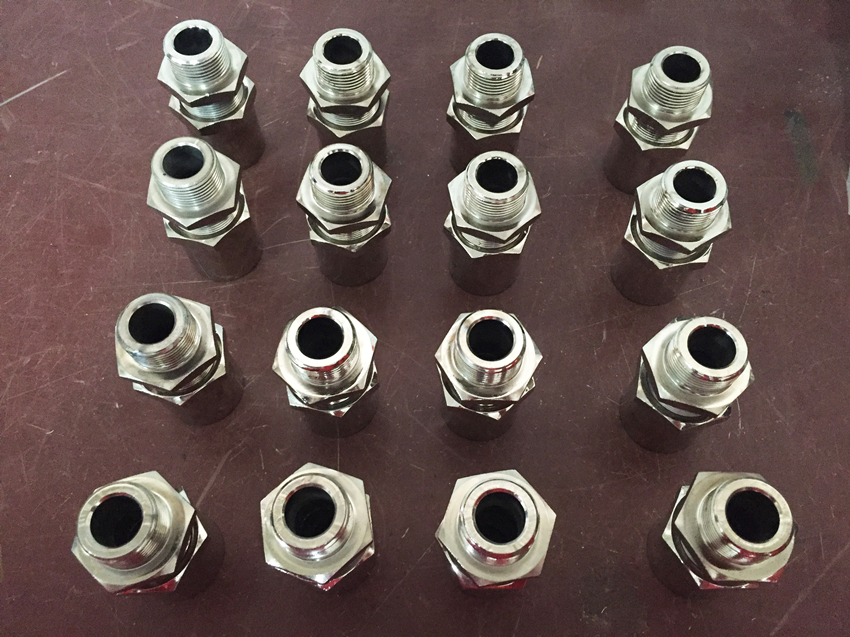

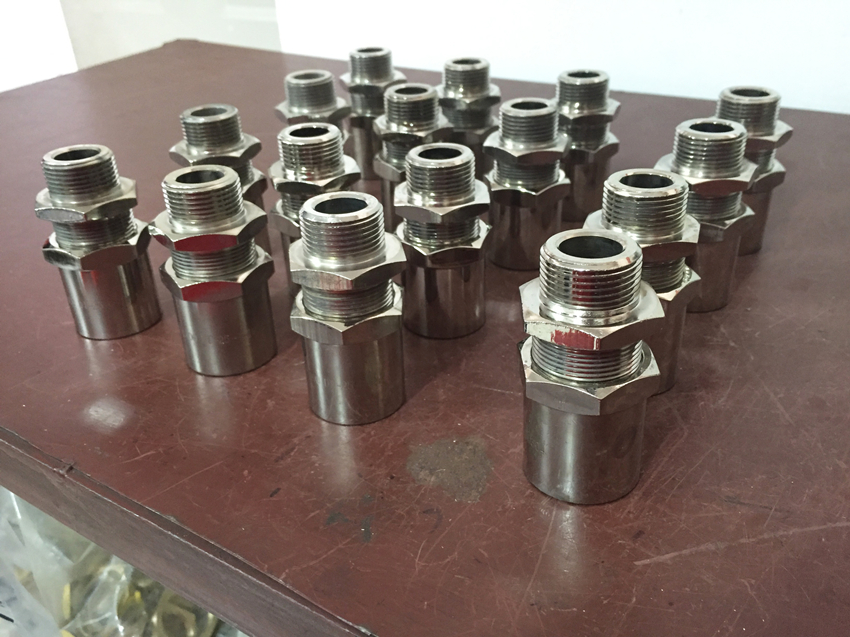

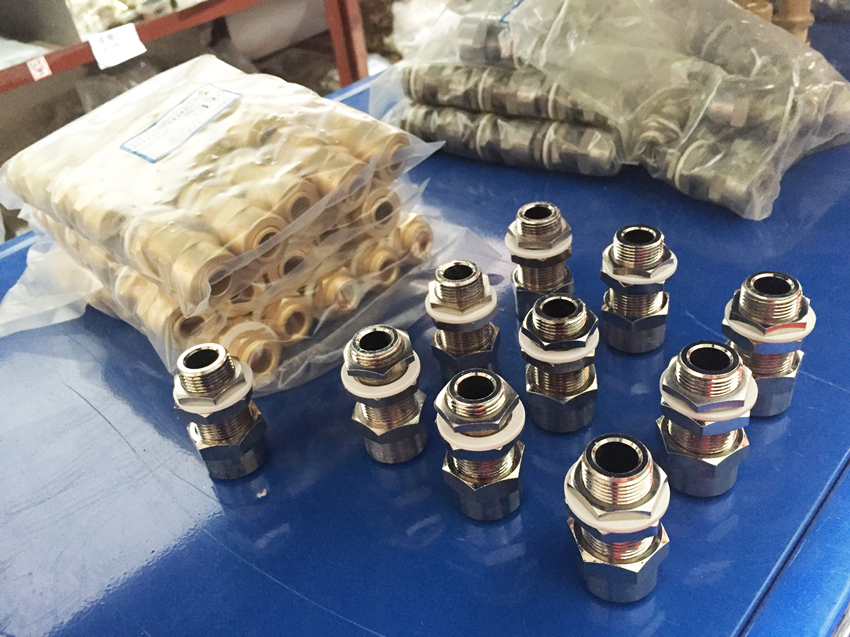

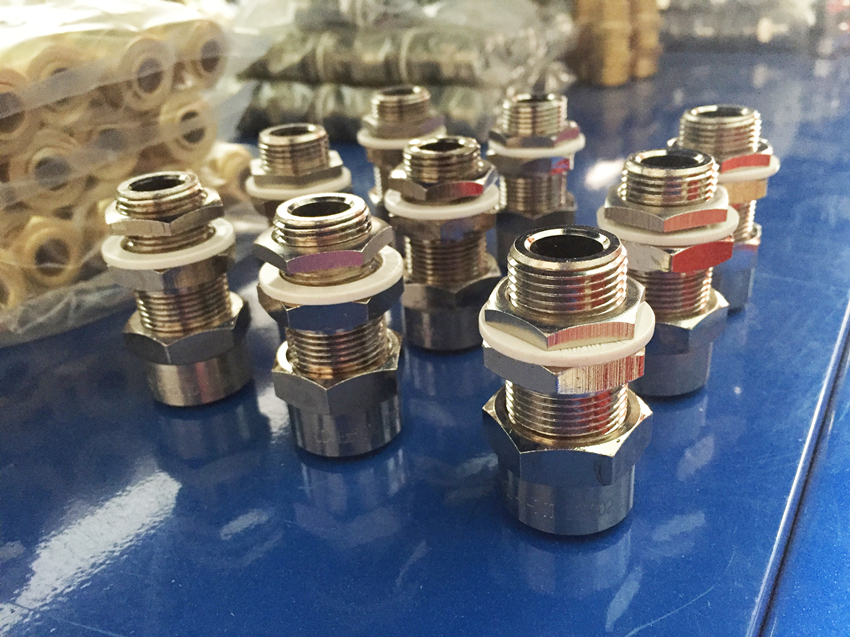

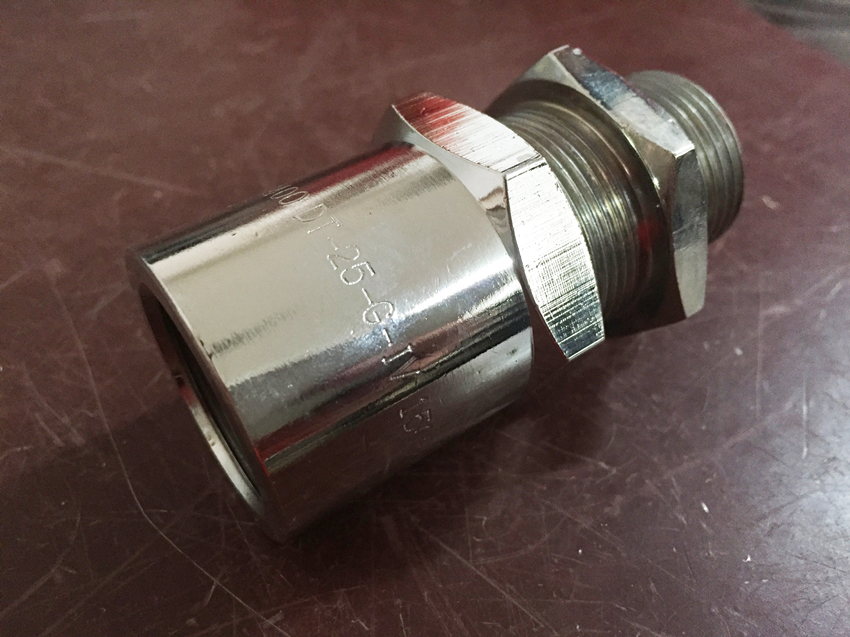

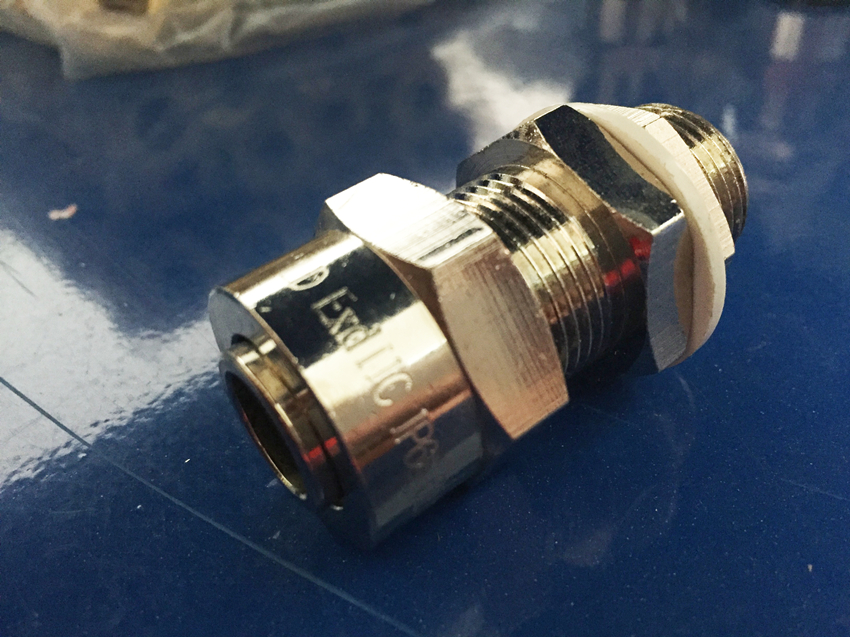

客戶案例



合同編號：16-01-29/LD-C-064

項目名稱：渤中34-24項目

材質：不銹鋼、黃銅



合同編號：16-02-18/LD-C-077

項目名稱：KL10-1橇塊總包項目

材質：不銹鋼
