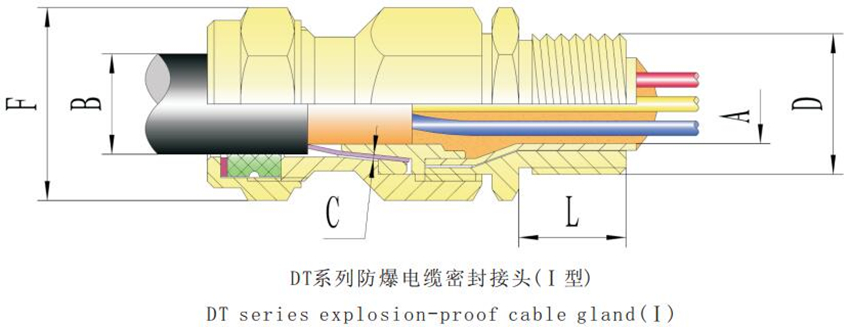

DT-□-□-Ⅰ(Ⅱ)系列防爆電纜密封接頭(dⅡC/eⅡ/DIP)

DT-□-□-Ⅰ(Ⅱ)Series explosion-proof cable gland(dⅡC/eⅡ/DIP)

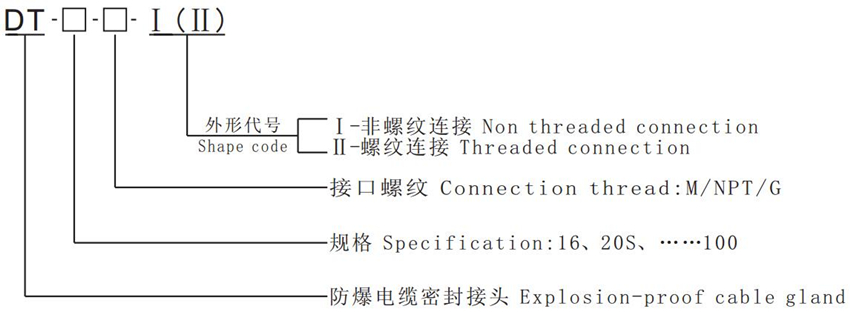

型號含義

Model and specification

舉例：DT-20-M-I，20規格防爆電纜密封接頭，連接螺紋為M20×1.5。

Example: DT-20-M-I, 20# explosion-proof cable gland,connection thread M20×1.5.

說明

Note

1.適用于鋼絲鎧裝、鋼帶鎧裝的PVC絕緣或橡膠絕緣電纜；

2.在使用過程中，將填料擠入導體間縫隙，通過隔爆筒成型，避免氣體從電纜芯通過；

3.具有防水性能，適用多種環境；

4.防護等級可達IP66；

5.在爆炸性氣體環境1、2區及爆炸性粉塵環境21、22區中使用；

6.防爆等級：ExdⅡC Gb、ExeⅡ Gb、DIP A21；

7.Ⅱ型尾部螺紋可直接與其他部件進行連接。

1.Suitable for steel wire armored, metal strip armored PVC or rubber insulated cables;

2.In usage, fill stuffing into gap between conductors to avoid gas leakage from cable cores;

3.Water-proof, can be used in various environments;

4.Protection grade can reach IP66;

5.Used in explosive gas atmosphere zone 1、zone 2 and explosive dust atmosphere zone 21、zone 22;

6.Explosion-proof grade: Exd Ⅱ C Gb、Exe Ⅱ Gb、DIP A21;

7.For model Ⅱ, its end thread can be connected with other parts.

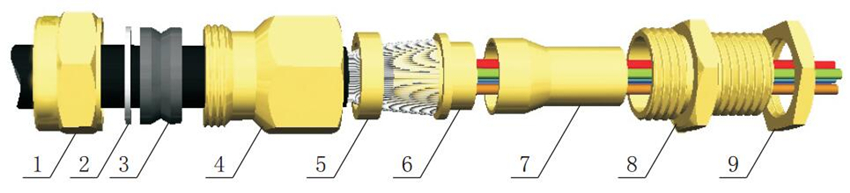

DT系列防爆電纜密封接頭組裝示意圖（Ⅰ型）

Assembly schematic for DT series explosion-proof cable gland (Ⅰ)

1、密封鎖母

2、止旋墊圈

3、密封圈

4、過渡體

5、卡鎧環

6、卡鎧環座

7、隔爆筒

8、連接座

9、鎖母

1.Seal nut

2.Gasket preventing rotation

3.Sealing ring

4.Middle body

5.Ring for locking armor

6.Ring seat for locking armor

7.Flameproof part

8.Connector

9.Nut

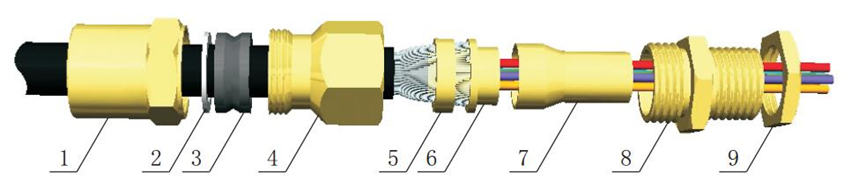

DT系列防爆電纜密封接頭組裝示意圖（Ⅱ型）

Assembly schematic for DT series explosion-proof cable gland (Ⅱ)

1、帶螺紋密封鎖母

2、止旋墊圈

3、密封圈

4、過渡體

5、卡鎧環

6、卡鎧環座

7、隔爆筒

8、連接座

9、鎖母

1.Seal nut with thread

2.Gasket preventing rotation

3.Sealing ring

4.Middle body

5.Ring for locking armor

6.Ring seat for locking armor

7.Flameproof part

8.Connector

9.Nut

客戶案例

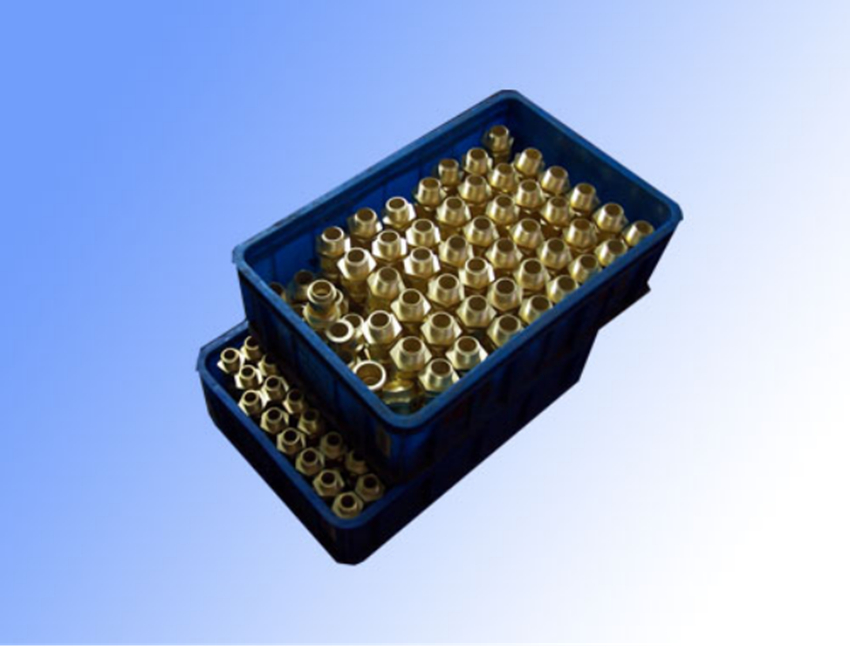

合同編號：15-08-18/LD-C-688

項目名稱：伊朗加藥項目/PO-WF-8-122

材質：黃銅

數量：400套

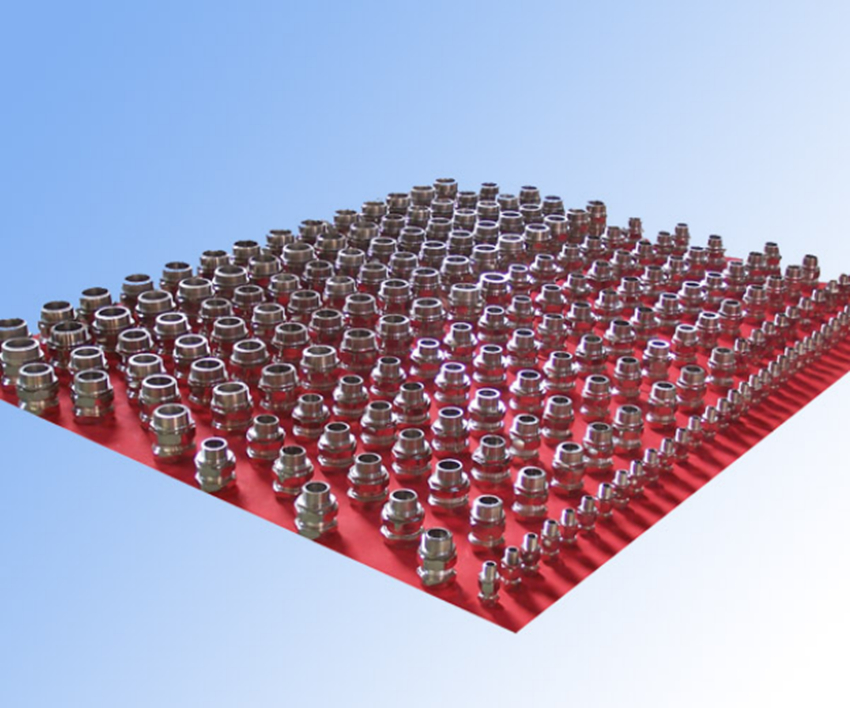

合同編號：15-12-21/LD-C-1049

項目名稱：MV18FPSO-Ehouse

材質：不銹鋼

數量：1160套
